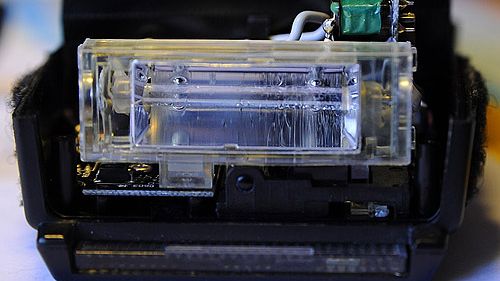

Lampa Nikon SB-600 – wymiana palnika [zrób to sam]

Przychodzi taki czas, że w prawie w każdej lampie błyskowej palnik jest już wypalony i nie pracuje poprawnie. Co z tym zrobić? To „proste” – wymienić.

Lampa Nikon SB-600 – wymiana palnika

Redakcja Fotoblogia.pl

1 maja 2011, 08:20

Klej „Kropelka”

Potrzebne narzędzia

1. Lutownica (lut + topnik) Warto mieć odsysacz cyny.

Pęseta

Skalpel

Wkrętaki precyzyjne (mały krzyżak)

Spinacz biurowy

Imadełko precyzyjne

Przebieg naprawy

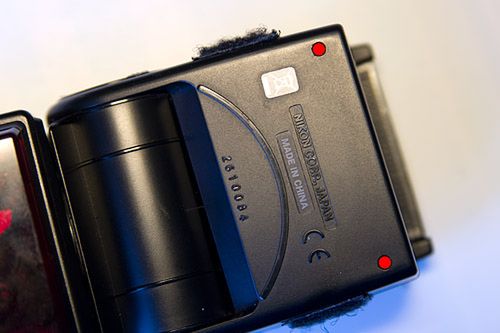

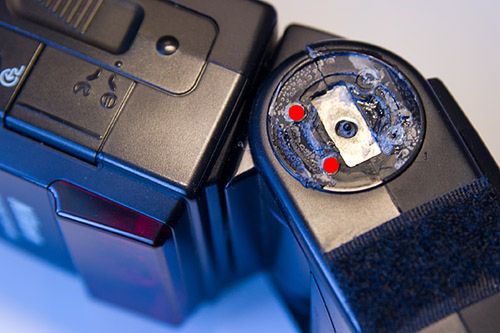

Zdejmujemy okrągłe gumy (skalpelem lub wkrętakiem płaskim) i odkręcamy dwie śruby (zaznaczone na czerwono) z jednej strony…

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 2

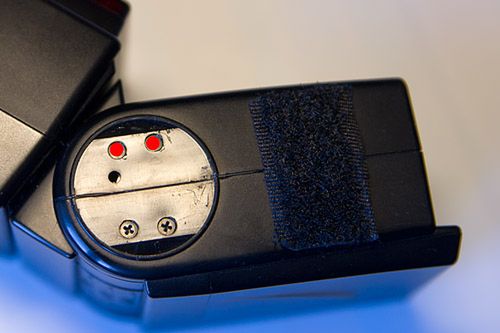

…i z drugiej strony.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 3

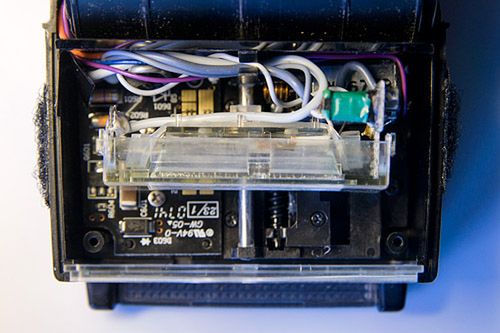

Potem odkręcamy dwie śruby główne (dość długie) na froncie lampy.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 4

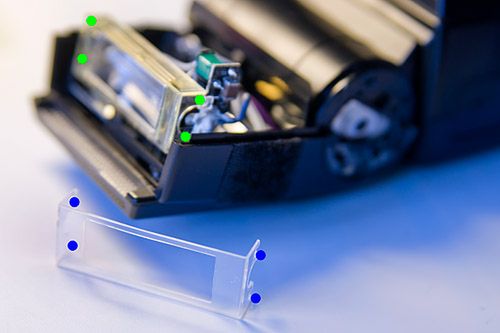

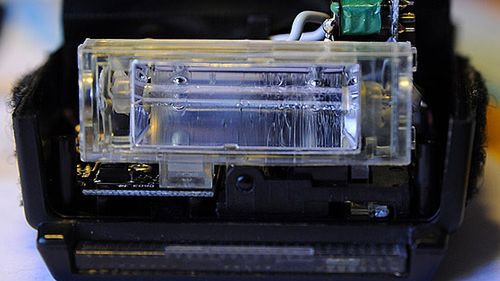

Po rozłożeniu lampy zdejmujemy przezroczystą, poliwęglanową ramkę zabezpieczającą. Należy wysunąć delikatnie z czterech zaczepów. Zaczepy są zaznaczone na zielono, a „uszy”, które w nie wchodzą - na niebiesko.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 5

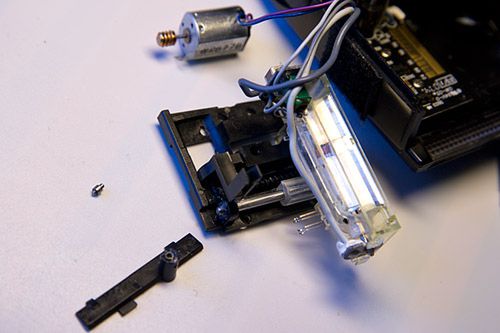

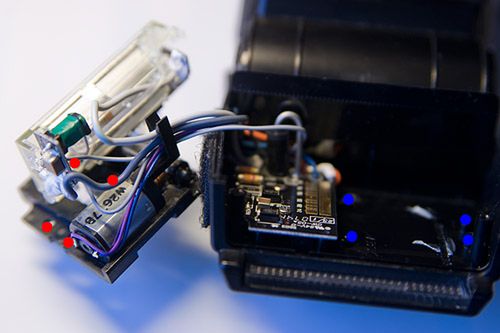

Odkręcamy cztery śruby (na czerwono) i zdejmujemy cały zespół ZOOM. Warto odkręcić silnik (dwie „srebrne” śrubki) i popychacz ZOOM (przełożenie ruchu obrotowego na posuwisty).

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 6

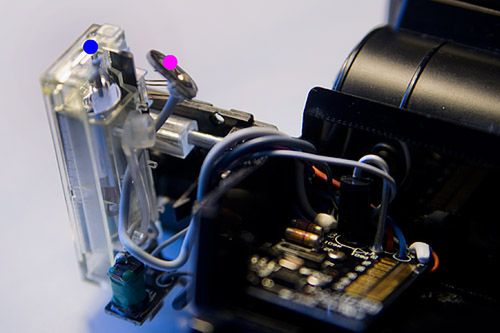

Teraz lutownicą podgrzewamy lut (na różowo), gdzie wtopiona jest jedna „elektroda” palnika (na niebiesko). Musimy wykonać to po obu stronach palnika.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 7

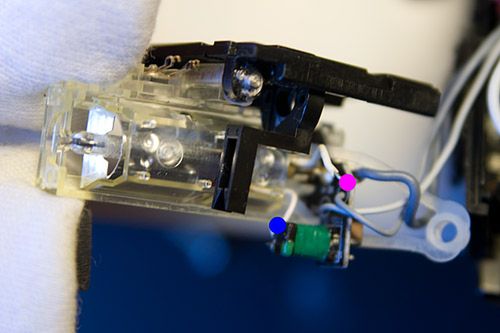

Musimy również odłączyć biały przewód (na różowo) od cewki (na niebiesko). Przewód ten jest na stałe przymocowany do pierścienia na palniku. Połączony jest dodatkowo z innym białym przewodem (ten łączy się z odbłyśnikiem). Wyjmujemy delikatnie palnik.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 8

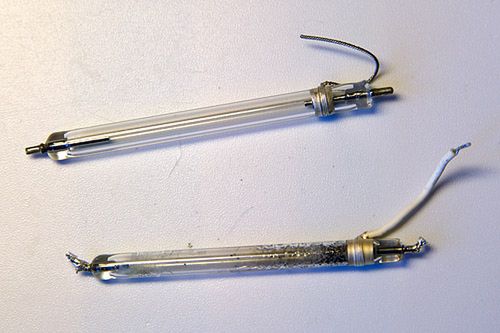

Tak wyglądają nowy i stary palnik.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 9

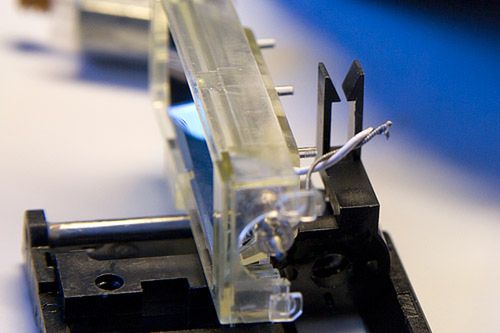

Wkładamy nowy palnik (jeszcze bardziej delikatnie, niż wyjmowaliśmy). Nie dotykajmy szkła palnika gołymi palcami. Palce są tłuste, a potem ten tłuszcz się będzie po prostu palił Jak już włożymy nowy palnik, to łączymy (nowy) biały kabel (u nas nie jest biały, tylko jest to plecionka bez izolacji) z białym, który jest połączony z odbłyśnikiem.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 10

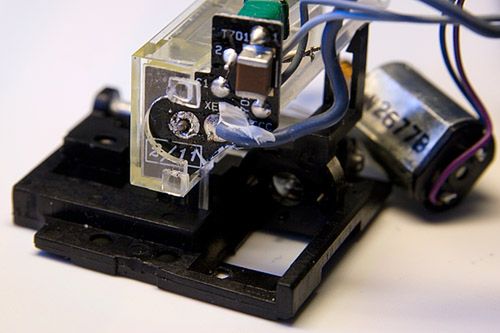

Nakładamy płytki po obu stronach palnika i lutujemy elektrody.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 11

Aby założyć popychacz ZOOM (plastikowa, podłużna oprawka + metalowy mały kołek na sprężynce), musimy się mocno nagimnastykować albo…

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 12

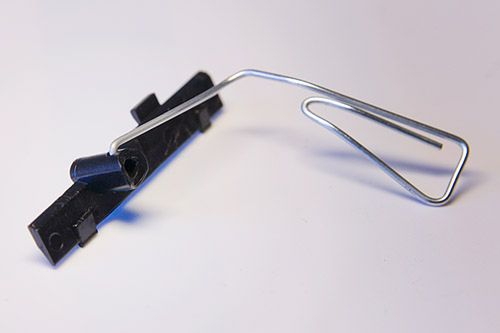

…wykorzystać do tego jedną z tysiąca funkcji spinacza biurowego Uchwyt ma specjalne dziurki po bokach i można zablokować „kołek”, wkładając w nie spinacz.

Lampa Nikon SB-600 – wymiana palnika [zrób to sam] 13

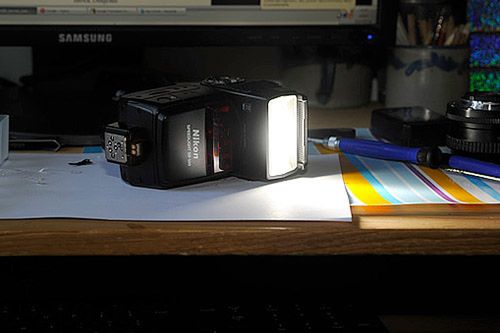

Jak już przykręcimy silnik i cały zespół ZOOM, to możemy złożyć lampę. Na koniec przyklejamy okrągłe gumy po bokach (na osi przegubu) na klej. Chyba że oryginalna taśma dwustronnie klejąca nadal dobrze trzyma…
